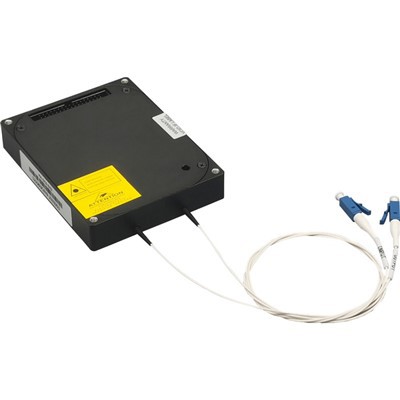

Mae laser linewidth ultra-gul 1550nm yn laser ffibr sŵn isel hunanddatblygedig. Mae'r hidlydd ffibr tra-gul a ddyluniwyd yn unigryw yn sicrhau gweithrediad amledd sengl y laser ffibr. Gall y linewidth sbectrol allbwn gyrraedd lefel y kHz, ac mae ganddo sŵn amledd isel iawn a dwysedd noise.The gymhareb gwrthod modd ochr y sbectrwm allbwn yn fwy na 50dB. Yn y cyfamser, mae'r dechnoleg rheoli tymheredd unigryw a'r strwythur gwrth-dirgryniad yn dileu dylanwad newid tymheredd allanol a dirgryniad ar y donfedd allbwn, fel bod y Laser Ffibr Linewidth Cul yn gallu gwireddu modd hydredol sengl sefydlog a linewidth ultra-cul o allbwn laser amledd sengl. .
Nodweddion Cynnyrch
- Llinellnewidth ＜3kHz
- Tymheredd gweithredu:-10~50 gradd
- Pŵer allbwn: 40mW
- Amledd isel a sŵn cyfnod
- Sefydlogrwydd a dibynadwyedd uchel
Cais Cynnyrch
Synhwyro 1.Fiber
LiDAR 2.Coherent
Hydrophone ffibr 3.Optical
Sbectrosgopeg 4.Laser
Manylebau Cynnyrch
|
Paramedrau |
Minnau |
Teip. |
Max |
Uned |
|
Tonfedd Ganolog |
- |
1550.12 |
- |
nm |
|
Pŵer Optegol Allbwn |
- |
13 |
16 |
dBm |
|
Lled llinell |
- |
- |
3 |
KHz |
|
Sŵn Amlder |
1.149 * 10% 5e6 % 4010 Hz 2.026*10^4 @100 Hz 1.345 * 10% 5e3 % 4020 kHz |
Hzrms^2% 2fHz |
||
|
Sŵn Cyfnod |
33 @10 Hz 4% 40100 Hz 1 % 4020 kHz |
μrad/√Hz/m |
||
|
Sŵn Dwysedd Cymharol |
< -100 @ peak < -135 @ 10MHz |
dB/Hz |
||
|
Sefydlogrwydd pŵer allbwn (pwynt tymheredd sengl) |
- |
- |
0.05 |
dB |
|
Sefydlogrwydd Tonfedd (pwynt tymheredd sengl) |
- |
- |
1 |
Pm |
|
OSNR @res 0.02nm |
50 |
- |
- |
Cronfa ddata |
|
Amser Sefydlogi |
- |
- |
15 |
Minnau |
|
Cymhareb Difodiant Polareiddio |
20 |
- |
- |
Cronfa ddata |
|
Paramedrau |
Dangosydd |
Sylw |
|
|
Trydanol |
Cyflenwad Pŵer |
DC +12V/GND |
|
|
Defnydd Pŵer |
<15W |
Tymheredd llawn |
|
|
Mecanyddol |
Dimensiynau |
180 * 90 * 22.5mm |
|
|
Hyd Pigtail |
Panda PM |
||
|
Cyfathrebu |
Cysylltydd |
J30J-15TJL |
|
|
Lefel |
RS232 |
||
|
Rhyngwyneb |
Darllen a Gosod Paramedr |
||
|
Paramedr |
Minnau |
Max |
Uned |
|
Tymheredd Gweithio |
-10 |
+60 |
gradd |
|
Tymheredd Storio |
-20 |
+60 |
gradd |
|
Lleithder Cysylltiedig |
0 |
90 |
% |
Dimensiwn Mecanyddol
